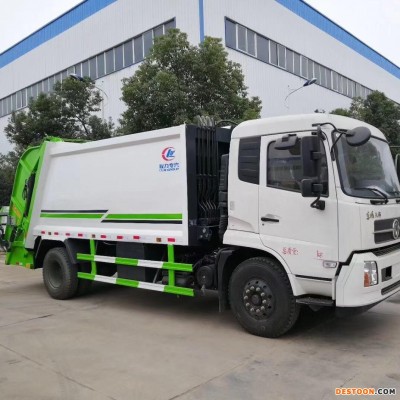

| 加工定制 : | 是 | 品牌 : | 程力威 |
| 车型 : | 重型垃圾车 | 类型 : | 压缩式垃圾车 |
| 外形尺寸 : | 8380×2500×3160 | 额定装载质量 : | 15吨 |
| 燃油种类 : | 柴油 | 百公里耗油 : | 12升 |
| 额定功率 : | 180KW |
二、主要结构型式简介
车厢可卸式垃圾车采用全封闭式垃圾箱，并可被吊装和卸离底盘。具有结构简单，操纵方便灵活，安全可靠，机械化程度高等特点，因而使其具有较高的工作效率，同时可防止误操作，避免事故发生，并可节省人力，减轻工作人员的劳动强度。由于它的特殊结构型式和工作方式，使其在装车和运输过程中能有效地避免二次污染及噪声污染，对于保护环境极为有利，是一种新型垃圾收集和运输车。
1、垃圾箱
车厢可卸式垃圾车所匹配的垃圾箱为移动式水平压缩垃圾箱，底部装有二个脚轮及锁紧装置，前部设有吊环，可被吊装或卸离车体。
2、拉臂钩
A 钩臂 B 抓钩 C 中部梁 D 液压自卸锁 E 伸缩臂油缸 F 液压箱体横向锁 G 后辊轮 H 倾斜臂 I 副梁 J 箱体自卸辅助托架 K 主油缸
拉臂钩安装在汽车底盘上，用于吊装、卸离垃圾箱或倾卸垃圾。它主要由钩臂、钩臂架、副梁和液压油缸等组成。副梁主要用于与底盘固定和支撑垃圾箱，并作为其它部分的安装连接架。拉臂、钩臂架主要用于吊装、卸离垃圾箱和倾卸垃圾。液压油缸为各动作的驱动部件。
3、液压系统
液压系统的作用是用于实现垃圾箱的吊装、卸离和倾卸垃圾。
在钩臂控制油路中加装了平衡阀，使两支油缸的举升力均匀一致，并保持两支油缸的运动速度同步。同时可使运动状态保持于任何位置而不会下沉，使运动可靠安全。
在锁紧控制油路中，还加装了液压锁，控制油缸在运输过程中的振动，使锁紧机构工作安全可靠。
液压系统采用手动+电控多路换向阀，可在在驾驶室内和车侧操控系统工作。
三、拉臂系统性能参数与关键部件清单
1、拉臂系统主要技术参数
序号 | 名称 | 参数 | 备注 |
1 | 钩起能力 | 20T | |
2 | 系统压力 | 30MPa | |
3 | 设备自重 | 2400Kg | |
4 | 控制电压 | 24V | |
5 | 钩臂伸缩量 | 1000mm | |
6 | 油泵排量 | 84ml/r | |
7 | 液压油箱容积 | 70L | |
8 | 钩箱时间 | 55S | |
9 | 钩心高度 | 1570mm | |
10 | 到后滚轮距离 | 4210mm | |
11 | 导轨宽度 | 1070mm |
2、关键液压元件及主要部件清单
序号 | 名称 | 型号/材质 | 厂家 | 备注 | |
1 | 拉臂钩结构件 | BS700MCK2高强钢 Q345低合金高强钢 | 程力环卫装备厂 | ||
2 | 液压泵 | 合肥 | |||
3 | 多路换向阀 | QJCF-L15H | 合肥 | ||
4 | 双向液压锁 | SO-H10L-1BL | 泸州 | ||
5 | 平衡阀 | JPH-L15H | 泸州 | ||
6 | 行程阀 | XC-2/3 | 泸州 | ||
7 | 回油滤油器 | 意大利进口 | |||
8 | 空气滤清器 | 意大利进口 | |||
9 | 举升油缸 | 160/80 | 博利 | ||
10 | 滑臂油缸 | 100/50 | 博利 | ||
11 | 后支撑油缸 | 95/45 | 博利 |
四、底盘主要参数
【主要技术参数】 | |||
产品商标 | 程力威牌 | 公告批次 | 297 |
产品名称 | CLW5259ZXXD5型车厢可卸式垃圾车 | 产品号 | ZM7615HR038 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 13465,13400 | 外形尺寸(mm) | 8380×2500×3160 |
整备质量(Kg) | 11405 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 18/23 | 前悬/后悬(mm) | 1480/1200,1500/1180 |
轴数 | 3 | 轴距(mm) | 4350+1350,5350+1350,5700+1350,3800+1350 |
轴荷(Kg) | 7000/18000(二轴组) | 车速(Km/h) | 90 |
其它 | |||
【底盘技术参数】 | |||
底盘型号 | DFL1250A13 | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风商用车有限公司 |
外形尺寸(mm) | 9400,10260,10610,8850,11580×2500,2550×3070,3600,3690,3770 | 轮胎数 | 10 |
接近角/离去角(°) | 18/14,18/12 | 轮胎规格 | 11.00-20 18PR,11.00R20 18PR,295/80R22.5 18PR |
钢板弹簧片数 | 8/9,8/10,9/10 | 前轮距(mm) | 2040 |
燃料种类 | 柴油 | 后轮距(mm) | 1860/1860 |
排放标准 | GB3847-2005,GB17691-2005国Ⅴ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
ISD245 50 | 东风康明斯发动机有限公司 | 6700 | 180 |
