| 加工定制 : | 是 | 品牌 : | 上海冠显光电 |
| 型号 : | TL068HWXH10-B1576A | 种类 : | LCM液晶模块 |
| 屏幕尺寸 : | 6.86 | 亮度 : | 高亮 |
| 分辨率 : | 480*1280 | 显示颜色 : | 全彩 |
--------------------------------------------------------------------------------------------------
产品型号：TL068HWXH10-B1576A（480*1280分辨率,无触摸，IPS全视角，LVDS接口）
TL068HWXH10CT-B1576A（480*1280分辨率，电容触摸，IPS全视角，LVDS接口）
产品名称：冠显6.86寸条形液晶显示模组
产品类型：TFT-LCD显示模组（LCM）
应用领域：工业、医疗、智能家电、智能家居、车载、充电桩、物联网设备等
| 产品参数 | 说明 | |
| 显示参数 | 产品系列 | 冠显TFT-LCD显示模组 |
| 尺寸 | 6.86寸 | |
| 型号说明 | TL068HWXH08CT（电容触摸，MIPI接口） TL068HWXH10CT（电容触摸，LVDS解耦） | |
| 分辨率 | 480*1280*RGB | |
| 像素配置 | R.G.B. Vertical Stripe | |
| 技术模式 | a-Si TFT | |
| 显示模式 | IPS/透射式/Normally Black | |
| 视角方向 | IPS全视角 | |
| 色深 | 16.7M | |

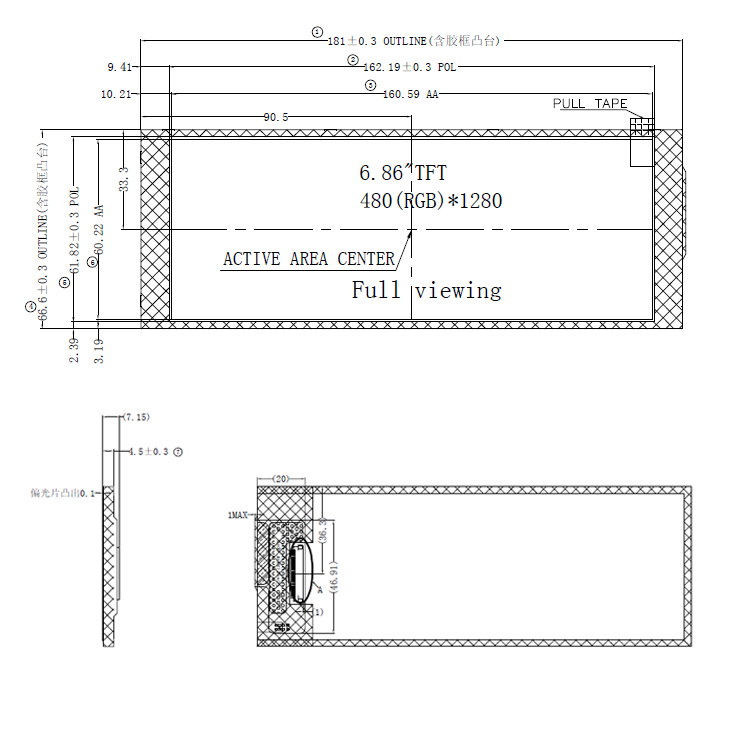

| 结构特性 | 可视区域 | 60.22 × 160.59 (H×V) mm |
| 外框尺寸 | 66.6 × 181 × 7.5 (H×V×T) mm (MIPI接口) 66.6 × 181 × 7.15 (H×V×T) mm (LVDS接口) | |
| 触摸区域 | 60.22 × 160.59 (H×V) mm (MIPI接口) 60.82 × 161.19 (H×V) mm (LVDS接口) | |
| 工作温度 | -20℃~+70℃ | |
| 背光类型 | 白色LED | |
| 电气特性 | 显示接口 | LVDS接口 |
| 触摸接口 | / | |
| 驱动IC | ST7272A | |
| 触摸IC | GT911 | |
| 工作电压范围 | 3.0V~3.6V | |
| 电压标准值 | 3.3V | |
| 选型参考 | 触摸类型可选 | a.无触摸 b.电容触摸 |
